启闭机安装注意事项：

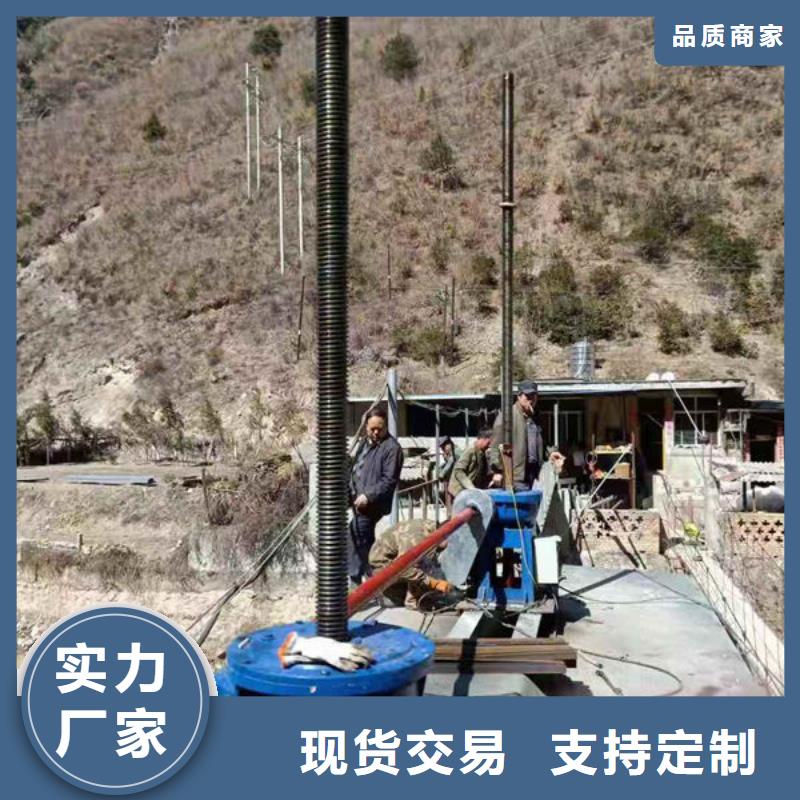

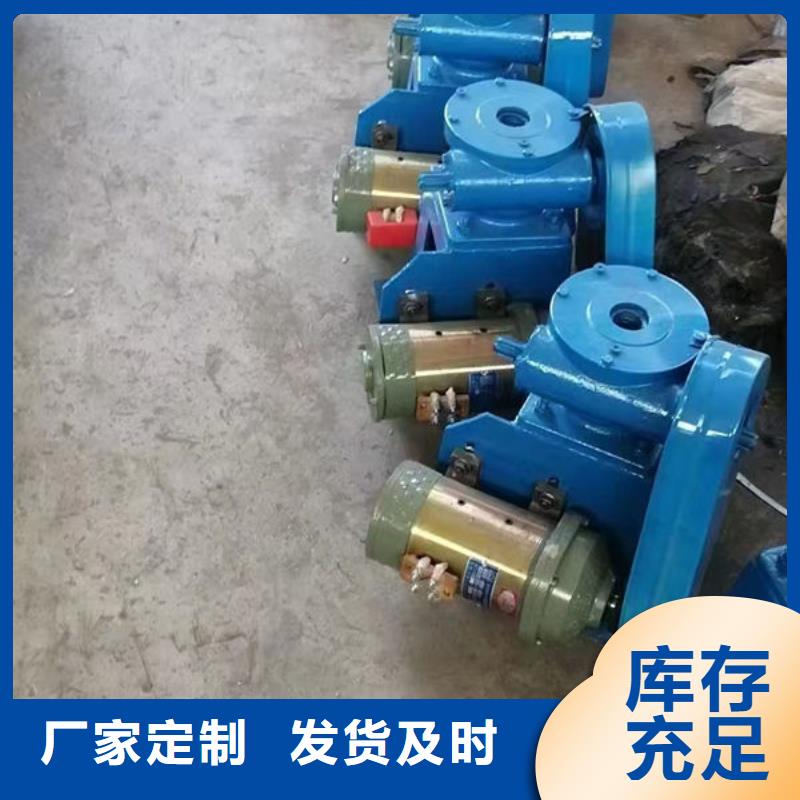

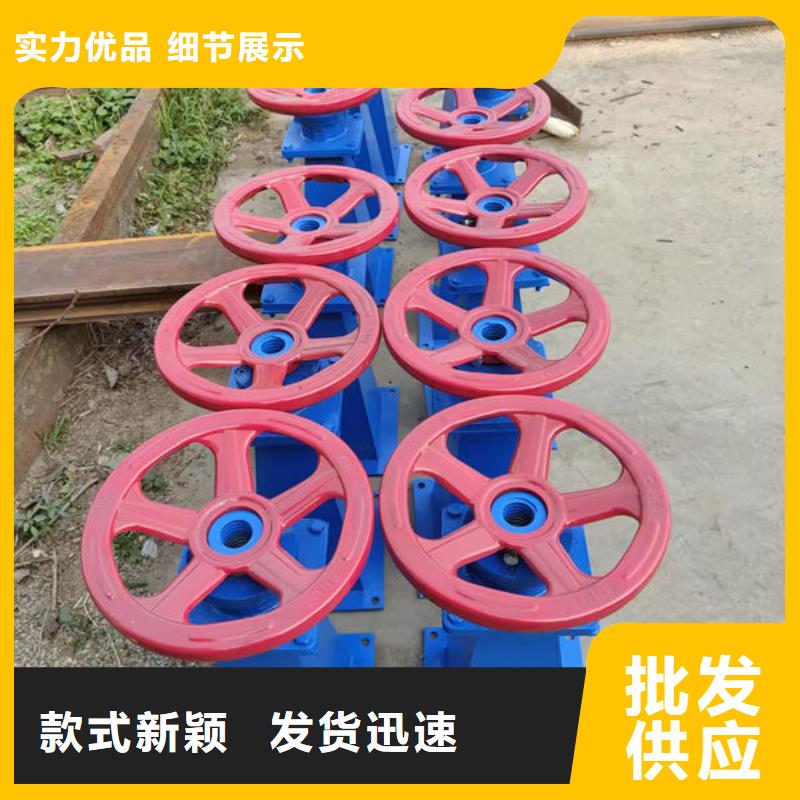

一、QL螺杆式启闭机：

1、安装时底座地基应牢固平整，留有底脚螺丝的位置，启闭机到位后，找平浇灌成型。

2、启闭机的丝杆必须平行于闸门研磨轨道表面，同时垂直于吊耳轴，双吊点式两个机座必须在同一平面上，两个丝杆平行，同时垂直于吊耳轴，手摇或带电启闭机，先手摇上下启动几次，达到规范后方可带电使用；带电操作时，设有下降深度控制器，但操作人员不得擅自离开场地，以防因电路等故障，造成碰撞事故的发生。

二、QPQ/QPK卷扬式启闭机：

1、安装时底座地基应牢固平整，留有底脚螺丝的位置，启闭机到位后，找平浇灌成型。

2、先将钢丝绳绕在平衡轮上，绳长两边均分，通过动滑轮组把钢丝绳绕上去，同时把两端固定在卷筒端部。

三、闸门安装注意事项

1、在闸门安装前，首先检查各连接部位的螺栓是否因运输装卸中造成的松动，如有松动应加以紧固。

2、检查主立框与横框连结上的止水面是否有错位，如有错位则松动连接螺栓将止水面调整在同一平面内。

3、闸门安装时应采用整体就位安装，禁止闸框、闸板分体安装，防止闸框变形。

4、二期浇筑前将闸门整体吊装就位后找好前后、左右的正确位置，然后调整螺栓与工程配钢筋焊牢固。

5、闸门出厂前，为了使闸板、闸框贴合的更紧，安装后减少间隙，2米以上的闸门在上下横框上安装了压板卡铁，立框的斜铁上增加了顶丝。注意在间隙调整后将卡铁和斜铁上的顶丝拆除，以使闸门启闭。

6、在浇筑混凝土时，流进闸板、闸框、斜铁、挡板间隙中的灰浆应，防止灰浆凝固影响启闭。

闸门、启闭机吊装施工方案  一、 工程概况  排水涵闸布置在东西侧堤上，具体位置1#围区西侧堤桩号W0+600；2#围区东侧堤桩号E0+400，分别通过北六滧、北八滧水闸外港汊排水，结构形式为单孔3m*2m的排水涵闸，由内河连接段、进水池、洞身、消力池、海漫、防冲槽等组成，闸室底板高程0.5m；   本工程金属结构安装主要包括：闸门安装、启闭机安装。闸门为铸铁闸门，尺寸3000mm*2000mm，总重约1.8T；启闭机启闭力为100KN。（详见附图一）。闸门、启闭机均按设计要求选取具有相关资质厂家定做，经检验合格后运至现场。  附图一：闸门结构设计图

  二、闸门及启闭机安装程序及方法 1、安装前准备  闸槽混凝土凿毛，露出预埋的钢筋。  控制点线的测放，统一使用水工建筑使用的控制线，闸门安装基准线

 有：闸孔中心线，底槛、门楣高程控制线。所有中心线、点、高程均用红油漆标注在可以引用且不易破坏的位置，采用清楚的标志并加以警示、保护。蓶鷙;晥9 ?  材料及工具：5t卷扬机1台、电焊机1台、测量仪器（全站仪、水准仪各1台）  人员准备：起重工1人、电焊工1人、劳力工10人、技术人员4人布  2、安装程序及方案  2.1闸门安装  2.1.1安装前，要首先检查竖框与横框之间、闸板与闸板之间（指多块闸板组合的闸门）的连接螺丝是否在运输装卸中引起松动，它们的接茬是否错牙，要调整成一个平面，检查闸板与闸槽的间隙，  2.1.2对所有的工作表面进行清理，门槽范围内影响闸门运行的外露物必须干净，并对埋件的终安装精度进行复测，作好记录并报监理人。   2.1.3闸门利用滚杠、卷扬机牵引由孔口至闸室内，再利用预埋锚钩，用滑轮组、卷扬机起吊闸门及支铰臂，下部用方木支垫，按设计要求定位安装。   2.1.4闸门安装焊缝的焊接，应尽量避免仰焊，难于避免时，必须由具备相应资格的合格焊工施焊。 2.2启闭机安装  3  2.2.1启闭机采用现场的起重设备进行吊装，按制造厂提供的图纸和技术说明书要求进行安装、调试和试运转。安装好的启闭机，其机械性能和电气设备等的各项性能符合施工图纸及制造厂技术说明的要求。  2.2.2将启闭机置于安装位置。把一个限位盘套在螺杆上，将螺杆从横梁的下部旋入启闭机，当螺杆从启闭机上方露出后，再套上限位盘。螺杆的下方与闸门连接。   2.2.3相关技术要求如下表所示：  序号 检测项目 允许偏差（mm）

  1 机身纵横向中心线 ±2 2 高程

±5 3 螺杆垂直度

  0.2% 4  机座与基础板接触间隙  ≤0.5    2.3、试验  闸门安装好后应做无负荷试运行检查，检查手摇部分转动是否灵活、平稳、无卡阻，手摇两用机构的电气锁闭装置是否可靠；转动机构运行平稳，升降方向无其他异常声音；
